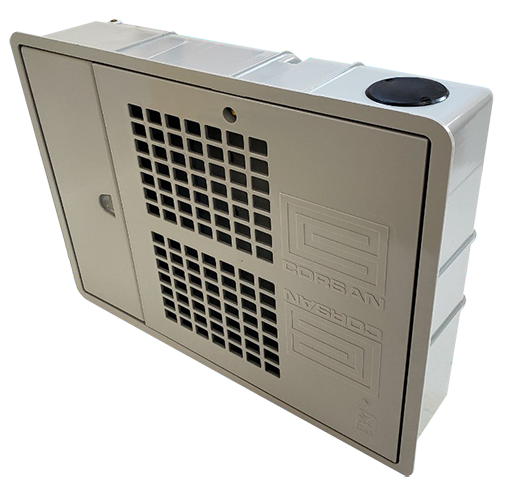

Caixa Para Hidrômetro N5 Corsan
Ref: 910013 Cód: 14771 Marca: TAF
un
Por: R$195,60 Unidade
Ou R$ 191,69 no boleto à vista ( - 2% )
Calcule o frete
CORPO
O corpo da caixa de proteção para hidrômetro é confeccionada em policarbonato (PC) na coloração cinza
padrão Munsell 6,5. O material conta com adição de proteção anti UV, para evitar que o mesmo sofra degradação
sob a ação da radiação ultravioleta. Fabricado através de processo de injeção, possui sua estrutura tipo monobloco
(uma única peça). Suas faces externas contam com nervuras que garantem estabilidade e resistência a deformação,
além de ajudar na fixação no reboco no momento da instalação. Na face interna conta com nervuras transversais
que são utilizadas como batente, evitando o afundamento e mantendo o paralelismo da tampa.
O corpo possui dois compartimentos, sendo um compartimento para o hidrômetro (compartimento da
companhia) e outro para o registro (compartimento do consumidor). O compartimento do hidrômetro apresenta duas
torres, uma na face interna superior e outra na face interna inferior, que contêm insertos metálicos de rosca M6,
aonde tem por finalidade realizar o travamento da tampa principal através do parafuso de fechamento especial, com
a cabeça estriada fabricado em latão. Além das torres, o corpo possui no fundo, 04 parafusos M6 sobreinjetados, que
tem a função de fixar o dispositivo de medição, através de 04 porcas de cabeça recartilhada e 04 arruelas.
Estes compartimentos são separados por uma divisória plástica, que é injetada com o corpo, aonde
apresenta 03 rasgos de 30 mm, para a passagem do hidrômetro. Possui 04 pinos metálicos cilíndricos que realizam
o apoio e o fechamento da tampa principal. O corpo ainda conta com dois orifícios passantes de 52,5mm, um na face
inferior e outro na face superior, e outros 03 furos na face lateral, que permitem a entrada e saída da tubulação.
Apresenta em alto-relevo o logotipo do fabricante, acompanhado de datador, e material utilizado na fabricação
do item.
-Espessura 3 mm.
-Dimensional interno do compartimento do registro (cliente): 130 mm x 370 mm x 117 mm
-Dimensional interno do compartimento do hidrômetro (companhia): 340 mm x 370 mm x 117 mm
-Dimensional externo corpo: 505 mm x 400 mm x 123 mm
TAMPA DO COMPARTIMENTO DO MEDIDOR
A tampa do compartimento do hidrômetro da caixa de proteção é confeccionada em policarbonato (PC) na
cor cinza padrão Munsell 6,5 O material conta com adição de proteção anti UV, para evitar que o mesmo sofra
degradação sob a ação da radiação ultravioleta.
Possui alojamento na parte superior para proteger a cabeça do parafuso de fechamento. Possui 02 áreas
gradeadas para serem utilizadas como visor de leitura. A tampa é apoiada também nos pinos metálicos fabricados
em latão, que estão presentes no corpo e que evitam o seu arrancamento.
Apresenta em alto-relevo o logotipo do cliente. Além do logotipo do fabricante, acompanhado de datador, e
material utilizado na fabricação do item.
-Espessura de 3 mm
-Dimensional de cada gradeado: 170 mm x 136 mm
-Dimensional: 366 mm x 347 mm x 16 mm
TAMPAS DO COMPARTIMENTO DO REGISTRO
A caixa de proteção conta com duas tampas, que dão abertura ao compartimento do registro. São
confeccionadas em policarbonato (PC) na cor cinza Munsell 6,5. Conta com aditivos contra raios U.V.(ultravioleta) As
tampas possuem um puxador do tipo ¿unha função interna¿, e apresentam fecho de esfera para realizar o travamento
ao fechar. A tampa frontal do compartimento do registro possui ainda um inserto com rosca interna M6 para realizar o
travamento da mesma com a divisória do corpo, impedindo a abertura da mesma.
-Espessura de 3 mm
-Dimensional tampa frontal: 123 mm x 367 mm x 16 mm
-Dimensional tampa posterior: 118 mm x 356 mm x 16 mm
ACESSÓRIOS
- 05 tampões para os furos laterais em polipropileno na cor preta;
- 04 pinos de fechamento da tampa do compartimento do hidrômetro em latão;
- 02 parafusos de fechamento de cabeça recartilhada M6 em latão;
- 04 pinos trava das tampas do compartimento do registro em latão;
- 01 tubo camisa de PE corrugado de 2,0 m com CAP;
- 01 acoplador do tubo camisa de PVC flexí
